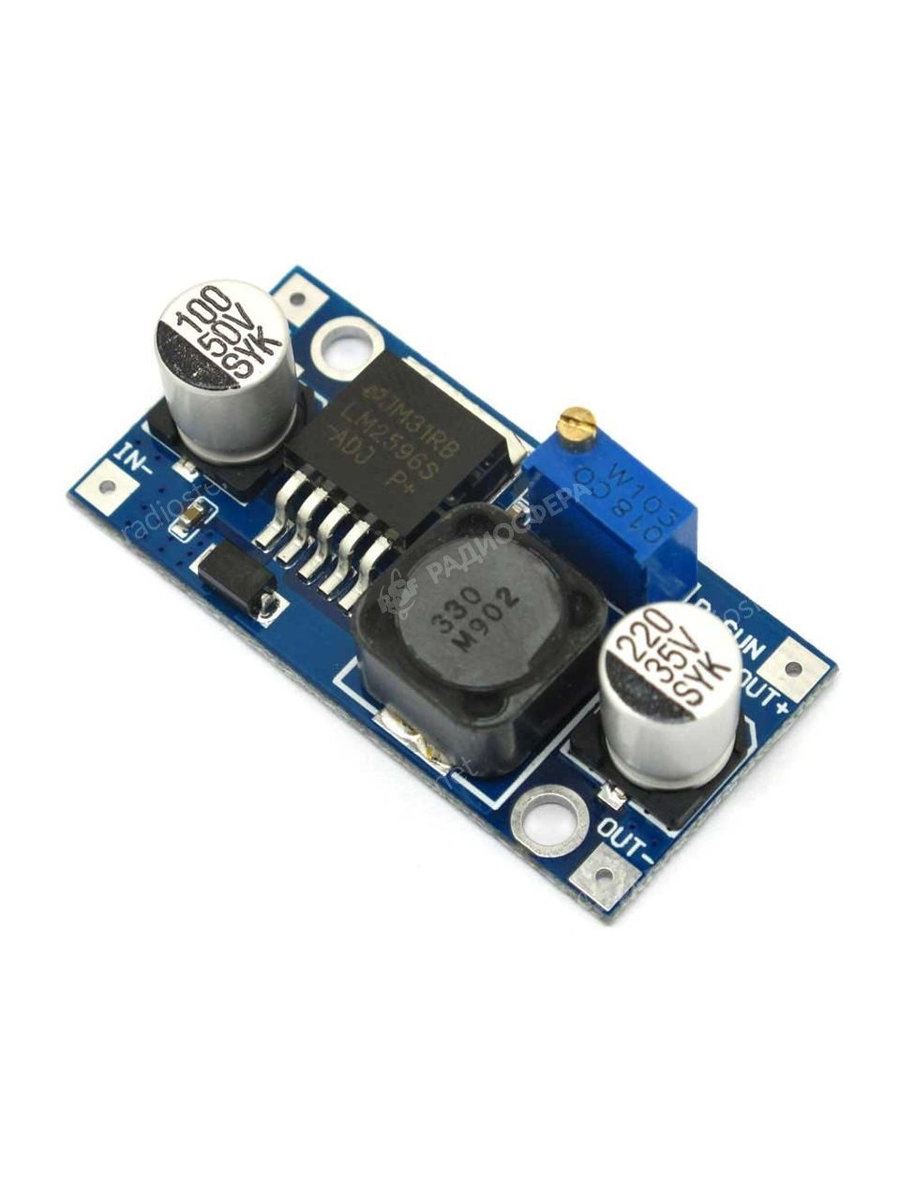

Преобразователь напряжения понижающий DC-DC регулируемый 1.2-35В

Преобразователь DC–DC LM2596

Импульсный понижающий регулируемый стабилизатор постоянного напряжения. Имеет высокий КПД. Меньше нагревается если сравнивать с модулями на линейных стабилизаторах. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC–DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.

Дополнив преобразователь DC–DC LM2596 трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1,5 В. При потреблении мощности от DC–DC LM2596 более десяти Вт следует применять средства охлаждения.

Характеристики
входное напряжение 3.2 В до 40 В
выходное напряжение 1.25 В до 35 В
выходной ток 3А (макс)
эффективность преобразования 92% (самый высокий)
выходные пульсации < 30мв
частота переключения 65 КГц
рабочая Температура -45 до 85
Наибольший уровень шумов 50 мВ
Влияние изменения входного напряжения на уровень выхода 0,5 %
Поддержание установленного напряжения с точностью 2,5 %

Выходной ток:
номинальный до 1 А,
от 1 до 2 А заметно возрастает нагрев,
предельный 3 А.

Частота преобразования 150 КГц
КПД до 92%
Пределы температуры окружающего воздуха во время работы -40…85 °С
