Терморегулятор электронный 1 индикатор

• Программируемый терморегулятор предназначен для контроля температуры в диапазоне
от -50°C до 110°C.
• Может работать в паре с нагревателем или охладителем.

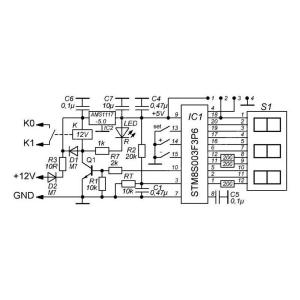

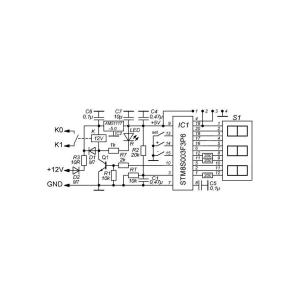

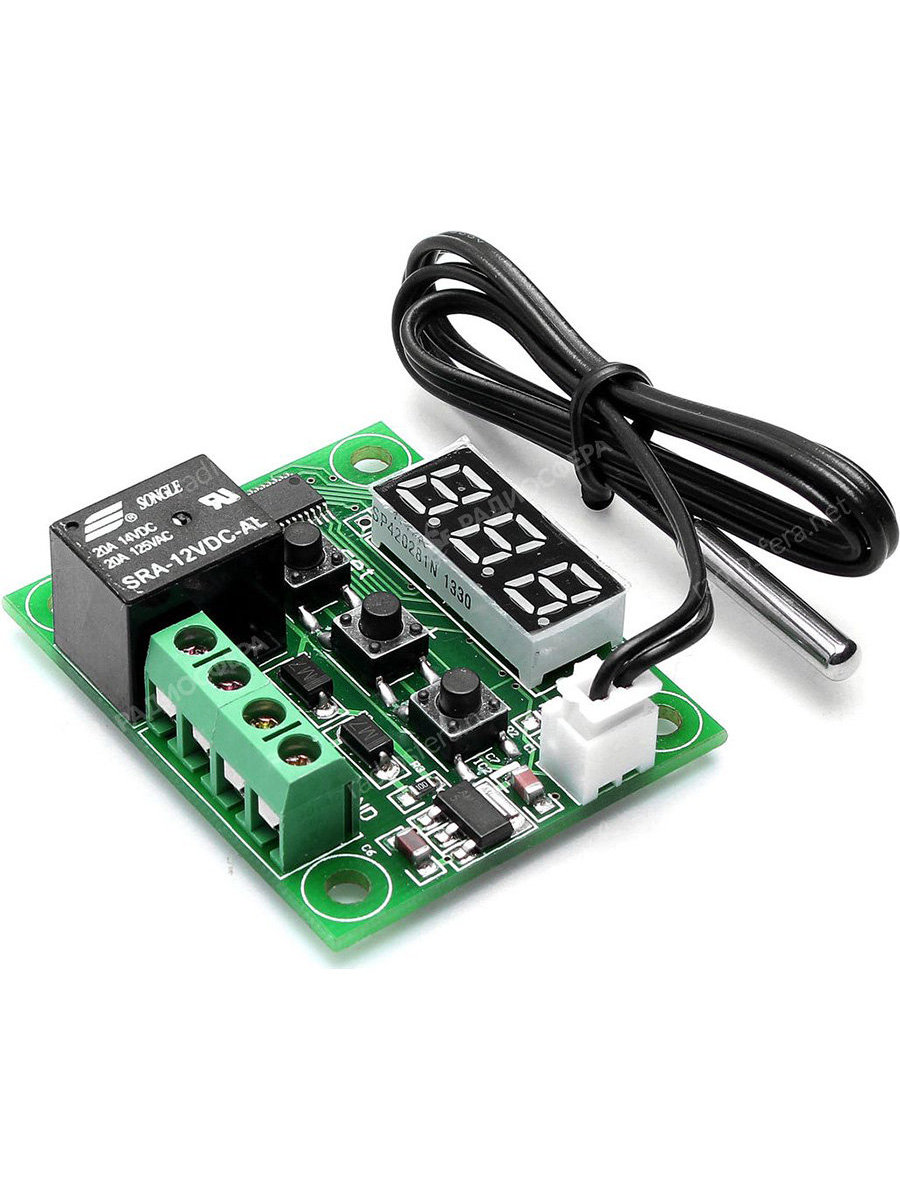

• Оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и « 12V/GND» для питания платы терморегулятора.
• На LED дисплее отображается текущая измеряемая температура.

Подготовка к работе:
1)Подключите источник питания 12V постоянного напряжения к контактам « 12V» (плюс 12V) и «GND» (минус 12V).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора(последовательно подключение)).
После подачи питания 12V на контакты « 12V» и «GND», на LED дисплее отобразится текущая температура,
измеренная выносным датчиком температуры.
Установка и настройка заданной температуры:
Для установки температуры контроля кратковременно нажмите кнопку "SET",
после чего кнопками « » или «-» установите заданную температуру, и еще
раз нажмите кнопку "SET", или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование:
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками « » или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками « » или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора:
Код параметр - Описание параметра - Диапазон настройки - По умолчанию
P0 - Режим работы терморегулятора - охлаждение (Cooling) / нагрев (Heating) - C / HC
P1 - Гистерезис - °C0,1…152
P2 - Верхний предел установки поддерживаемой температуры - °C 110
P3 - Нижний предел установки поддерживаемой температуры - °C-50
P4 - Коррекция температуры - °C-7 ... 70
P5 - Задержка времени включения реле (может отличаться от выбранного в пределах ± 50%) - мин.0…100
P6 - Верхний предел температуры отключения (защита от перегрева) - °COFF или ON (при ON от 0°C до110°C)OFF

Индикация:
LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «HHH» - температура вне диапазона (меньше -50°C или больше 110°C), «---» превышение пределов заданных в параметре P6.

Сброс параметров в заводские установки:
Для сброса параметров в заводские установки (настройки по умолчанию):
1) отключите питание;
2) нажмите и удерживайте кнопки « » и «-»;
3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики:
Габаритные размеры: 40 x 48 x 14 мм.
Диапазон измерения и программирования температуры: -50°C …110°C.
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона.
Точность гистерезиса: 0,1°C.
Гистерезис: 0,1…15°C.
Время обновления показаний: 0,5 секунд.
Напряжение питания, В: 12 VDC.
Датчик: NTC 10K 0.5%, длина кабеля 0,3 м, водозащита.
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC.
Температура окружающей среды: -10…60°C.
Влажность окружающей среды: 20 – 85 %.
Потребляемый ток: 30 mA.
Потребляемый ток при работе реле: 65 mA.
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC;15A/12VDC) (при больших нагрузках, используйте контактор или
твердотельное реле большей мощности)
