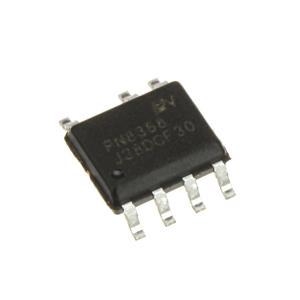

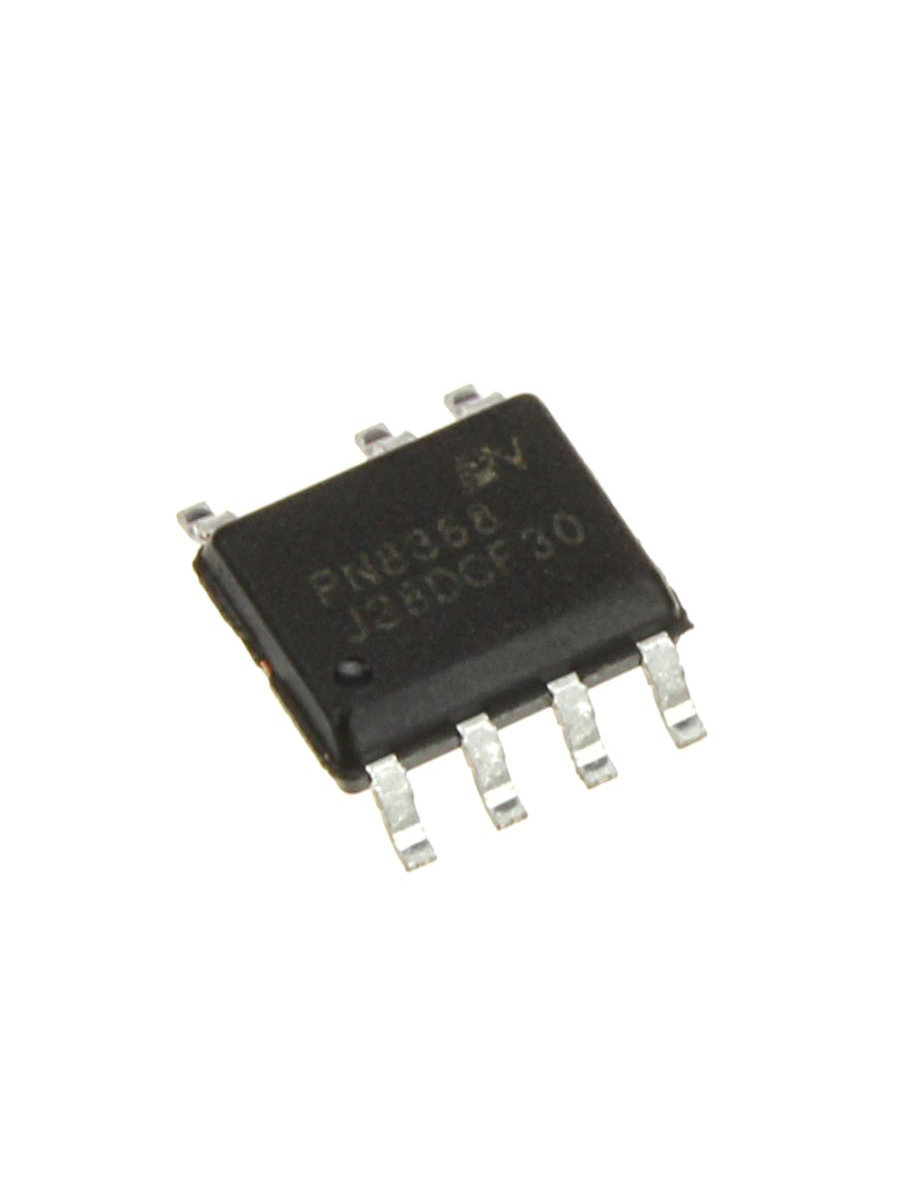

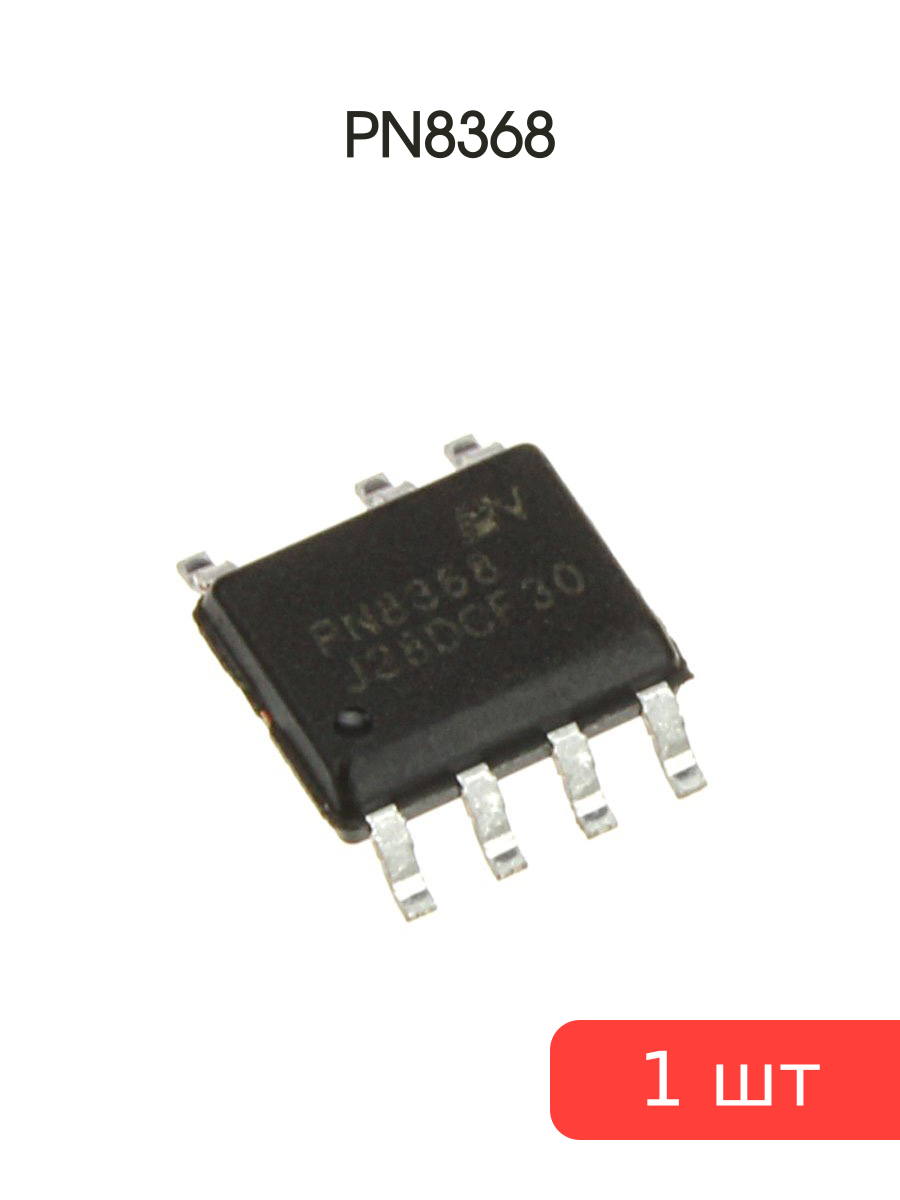

Микросхема PN8368
Номер товара: 2396
115 p
Со скидкой: 110 p
Есть на складах: 21 шт.
Доставка по РФ от 3 дней и от 150 ₽
Хочу, чтобы менеджер оформил мой заказ:
Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.
- Описание товара
- Характеристики
- Отзывы
- Наличие в магазинах г.Омска
Описание товара
Описание и характеристики PN8368
PN8368 ШИМ (pwm) контроллер со встроенным ключем на 650 В , для маломощных блоков питания (AC-DC ) не имеющий обратной связи с вторичной обмоткой и как следствие не нуждается в использовании оптопары и источников опорного напряжения, контроль напряжения осуществляется измерением напряжения на обмотке питания самой микросхемы выводом FB 3pin. Пусковая цепь HV Startup встроена в корпусе микросхемы снимая напряжение с высоковольтного вывода SW 5,6pin и накапливается на конденсаторе подключенном к VDD 1pin. После старта питание осуществляется от дополнительной обмотки трансформатора , подключенной через однополупериодный выпрямитель к выводу VDD 1pin.
PN8368 ШИМ (pwm) контроллер со встроенным ключем на 650 В , для маломощных блоков питания (AC-DC ) не имеющий обратной связи с вторичной обмоткой и как следствие не нуждается в использовании оптопары и источников опорного напряжения, контроль напряжения осуществляется измерением напряжения на обмотке питания самой микросхемы выводом FB 3pin. Пусковая цепь HV Startup встроена в корпусе микросхемы снимая напряжение с высоковольтного вывода SW 5,6pin и накапливается на конденсаторе подключенном к VDD 1pin. После старта питание осуществляется от дополнительной обмотки трансформатора , подключенной через однополупериодный выпрямитель к выводу VDD 1pin.
Показать полностью...
Характеристики
| Артикул | PN8368 |
| Вид активного компонента | Микросхемы |
| Производитель | ST Microelectronics (STM) |
| Тип корпуса | SO8 (Soic-8) |
| Тип элемента | Активные компоненты |
| Цвет | черный |
| Количество в упаковке, шт | 1 |
| Вес с упаковкой до | 5 гр |
| Габарит высота | 1 мм |
| Габарит длина | 7 мм |
| Габарит ширина | 6 мм |
Отзывы
Уважаемые посетители! Комментарии, содержащие оскорбления, нецензурные выражения (в т.ч. замаскированный мат), экстремистские высказывания, рекламу и спам, удаляются независимо от содержимого, а к их авторам могут применяться меры вплоть до запрета написания комментариев и жалобы в администрацию социальной сети.
Наличие в магазинах г.Омска
| Офис-магазин "Радиосфера", ул. Магистральная, 58/А | 15 шт. | 8(3812)660118 |
| ТК "Голубой Огонек", бутик 2, ул. К. Маркса 29-а | 2 шт. | 8(3812)660118 доп 210 |
| магазин "Старт", ул. Комарова, 8 | 1 шт. | 8(3812)660118 доп 213 |
| ТД "Аист", ул. 19 Партсъесда 5 | 1 шт. | 8(3812)660118 доп 212 |
| "Радиосфера", возле ТРК "Кристалл", ул. Химиков 7 | 2 шт. | 8(3812)660118 доп 217 |
