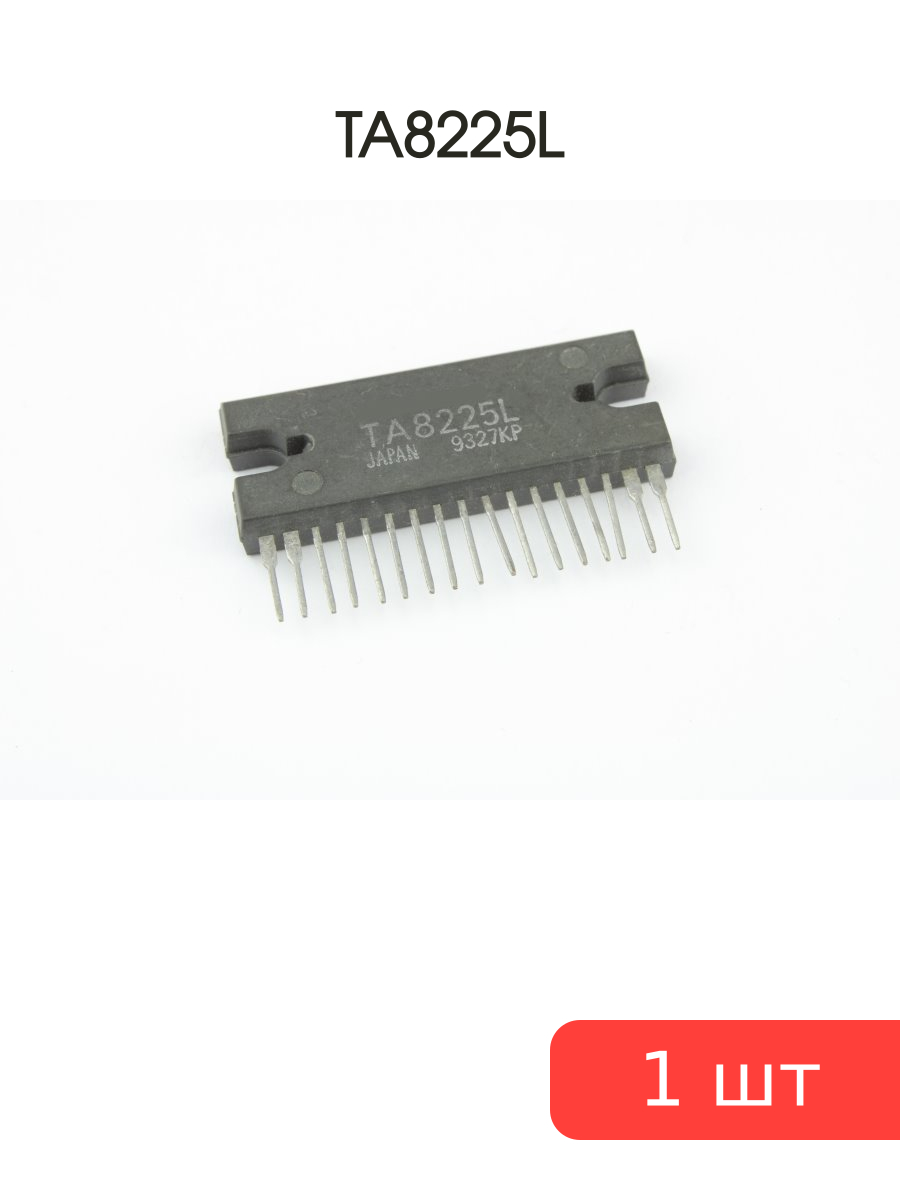

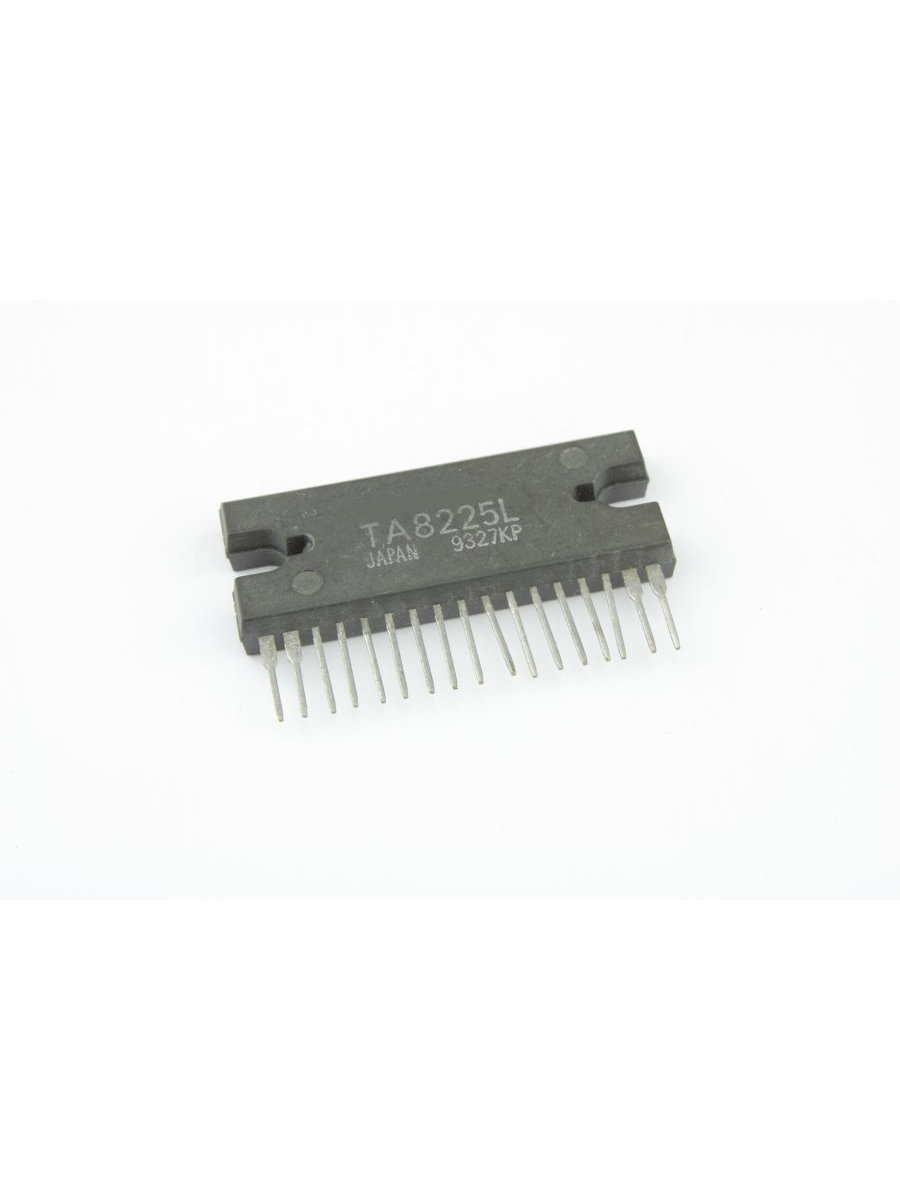

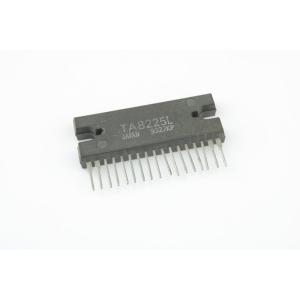

Микросхема TA8225L
Номер товара: 22969
317 p
Со скидкой: 285 p
Нет в наличии
Доставка по РФ от 3 дней и от 150 ₽
Хочу, чтобы менеджер оформил мой заказ:
Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.
- Описание товара
- Характеристики
- Отзывы
- Наличие в магазинах г.Омска
Описание товара
TA8225H - мостовой усилитель мощности 2 x 45W.
Назначение выводов микросхемы УНЧ TA8225H:
1 - вход STANDBY (STNBY).
2 - датчик температуры перехода (T_DET).
3 - обратная связь второго канала (NF2).
4 - неинвертирующий вход (IN+).
5 - сигнальная земля (PRE-GND).
6 - инвертирующий вход (IN-).
7 - обратная связь первого канала (NF1).
8 - выход схемы защиты (DET).
9 - фильтр пульсаций (RIP).
10 - напряжение питания (Vcc1).
11 - выход 1 (OUT1).
12 - бутстрэп первого канала (BS1).
13 - корпус (PW-GND).
14 - корпус (PW-GND).
15 - бутстрэп второго канала (BS2).
16 - выход 2 (OUT2).
17 - напряжение питания (Vcc2).
Назначение выводов микросхемы УНЧ TA8225H:
1 - вход STANDBY (STNBY).
2 - датчик температуры перехода (T_DET).
3 - обратная связь второго канала (NF2).
4 - неинвертирующий вход (IN+).
5 - сигнальная земля (PRE-GND).
6 - инвертирующий вход (IN-).
7 - обратная связь первого канала (NF1).
8 - выход схемы защиты (DET).
9 - фильтр пульсаций (RIP).
10 - напряжение питания (Vcc1).
11 - выход 1 (OUT1).
12 - бутстрэп первого канала (BS1).
13 - корпус (PW-GND).
14 - корпус (PW-GND).
15 - бутстрэп второго канала (BS2).
16 - выход 2 (OUT2).
17 - напряжение питания (Vcc2).
Показать полностью...
Характеристики
| Артикул | нет |
| Комплектация | Микросхема - 1 шт. |
| Вид активного компонента | Микросхемы |
| Вид электромеханического устройства | Органы управления |
| Производитель | ST Microelectronics (STM) |
| Тип радиодетали | Микросхема |
| Тип элемента | Активные компоненты |
| Цвет | черный |
| Вес с упаковкой, гр до | 20 гр |
| Количество в упаковке | 1 шт |
Отзывы
Уважаемые посетители! Комментарии, содержащие оскорбления, нецензурные выражения (в т.ч. замаскированный мат), экстремистские высказывания, рекламу и спам, удаляются независимо от содержимого, а к их авторам могут применяться меры вплоть до запрета написания комментариев и жалобы в администрацию социальной сети.
Наличие в магазинах г.Омска
Товара нет в наличии
