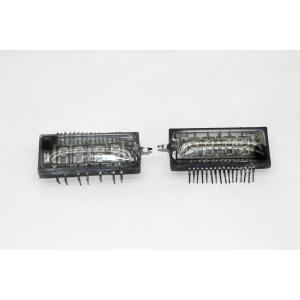

Панель ИВЛ2-7/5

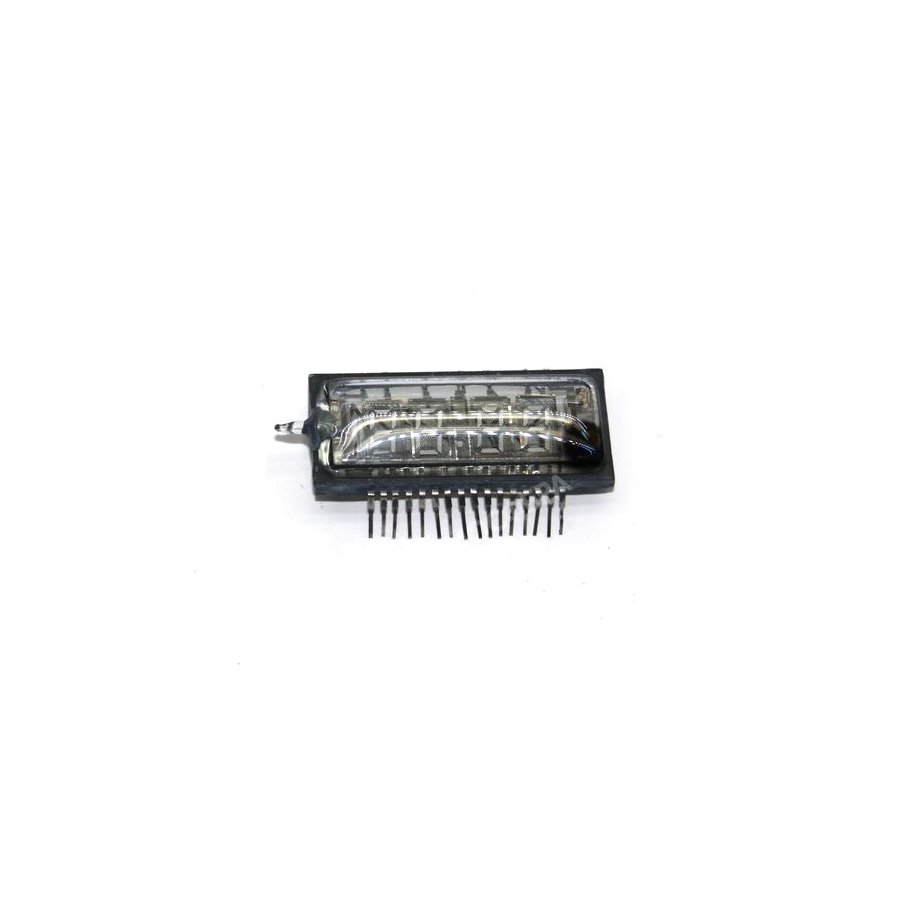

ИВЛ2-7/5 цифровой индикатор многоразрядный вакуумный люминесцентный назначение, которого отображение информации в виде двух точек в 3-м разряде и цифр от 0 до 9 в 1, 2, 4 и 5-м цифровых разрядах.
Условия эксплуатации индикатора ИВЛ2-7/5:
Вибрационные нагрузки:
диапазон частот: 1-80 Гц
ускорение не более: 49,1 м/с2 (5 g)
Многократные ударные нагрузки:
ускорение не более: 147 м/с2 (15 g)
длительность удара: 2-15 мс
Температура окружающей среды: -45..+70 °С
Относительная влажность воздуха при Т=+25 °С, не более 98%
Основные данные индикатора ИВЛ2-7/5:
Цвет свечения: Зеленый
Номинальная яркость индикатора 1000 кд/м2, минимальная - 650 кд/м2.
Напряжение накала: 2,4 В
Ток накала: 58±6 мА
Напряжение анода-сегмента импульсное: 24 В
Ток анодов-сегментов импульсный одного разряда: 3 мА
Напряжение сетки импульсное: 24 В
Ток сетки импульсный одного разряда: 3 мА
Скважность: 5
Минимальная наработка: 15 000 ч
Яркость индикатора, изменяющаяся в течение минимальной наработки, не менее: 150 кд/м2
Срок хранения не менее: 6 лет
Предельно допустимый электрический режим индикатора ИВЛ2-7/5:
Напряжение накала: 2-2,65 В
Наибольшее напряжение анодов-сегментов: 50 В
Наибольшее напряжение сетки импульсное: 50 В
Рекомендации по применению
Для надежного запирания любого разряда индикатора на сетку этого разряда необходимо подать отрицательный запирающий потенциал не менее 3 В (по абсолютной величине).
Выводы индикатора должны распаиваться на расстоянии не менее 3 мм от основания вывода.
Допускается эксплуатация прибора при напряжении накала 2,4±0,48 В. При этом общее время работы в таком режиме не должно превышать 5000 ч.
