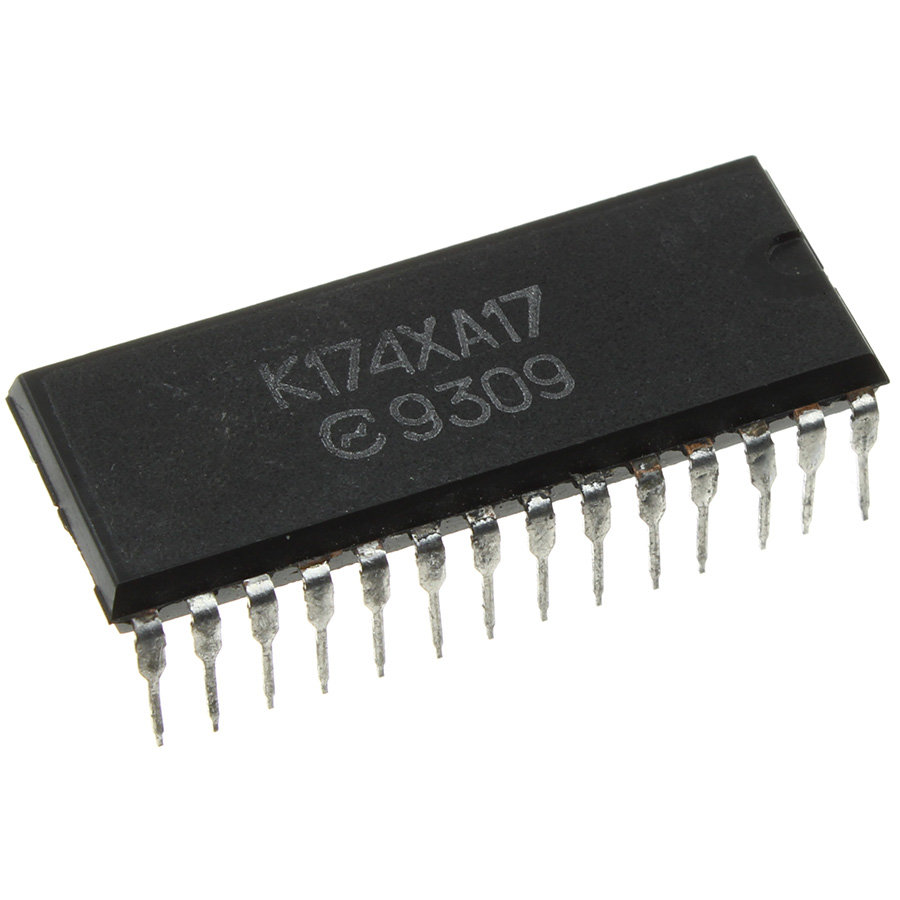

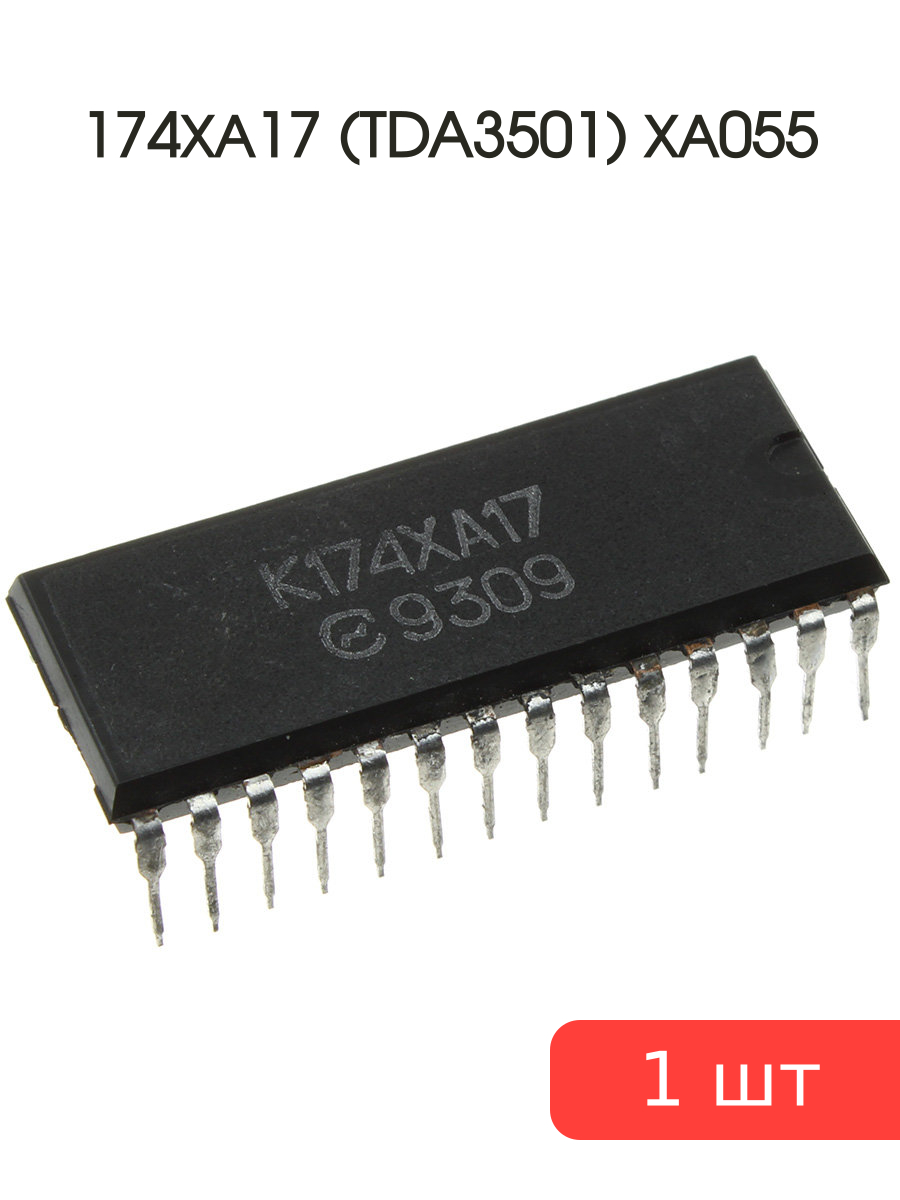

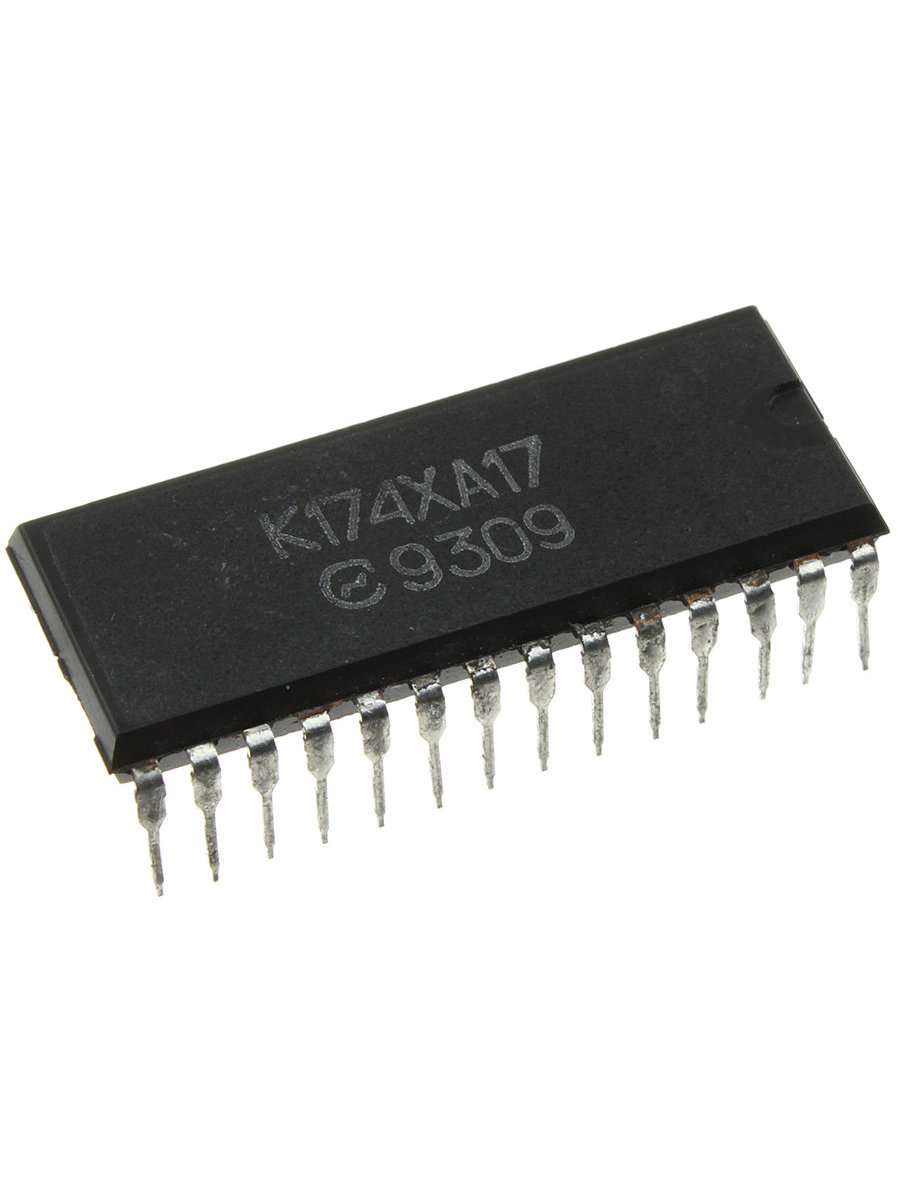

Микросхема 174ХА17 (TDA3501) ХА055

Микросхема представляет собой формирователь сигналов цветности, регулировки яркости, контрастности и насыщенности. Предназначена для формирования сигналов красного, зеленого и синего цветов, а также регулировки яркости, контрастности, насыщенности и фиксации уровня «черного” в телевизорах цветного изображения. Содержит 710 интегральных элементов. Корпус типа 2121.28—12, масса не более 4,8 г.
В состав микросхемы входят: 1, 15 — выходной усилитель; 2 — регулировка баланса ’’белого”; 3, 9, 1 7— гашение и введение уровня ”черного”; 4, 10, 18 — регулировка контрастности, яркости и привязка уровня ”черного”; 5, 11, 19 — переключающий каскад; 6 — матрица R; 7 — выходной усилитель; 8, 16 — регулировка баланса ’’белого”; 12 — матрица G; 13, 21 — привязка по выходу «Регулировка насыщенности R — Y”; 14 — матрица G — Y; 20 — матрица В; 22 — детектор импульса (строчный импульс, кадровый импульс, импульс привязки); 23 — пороговый дискриминатор; 24 — усилитель Y.
