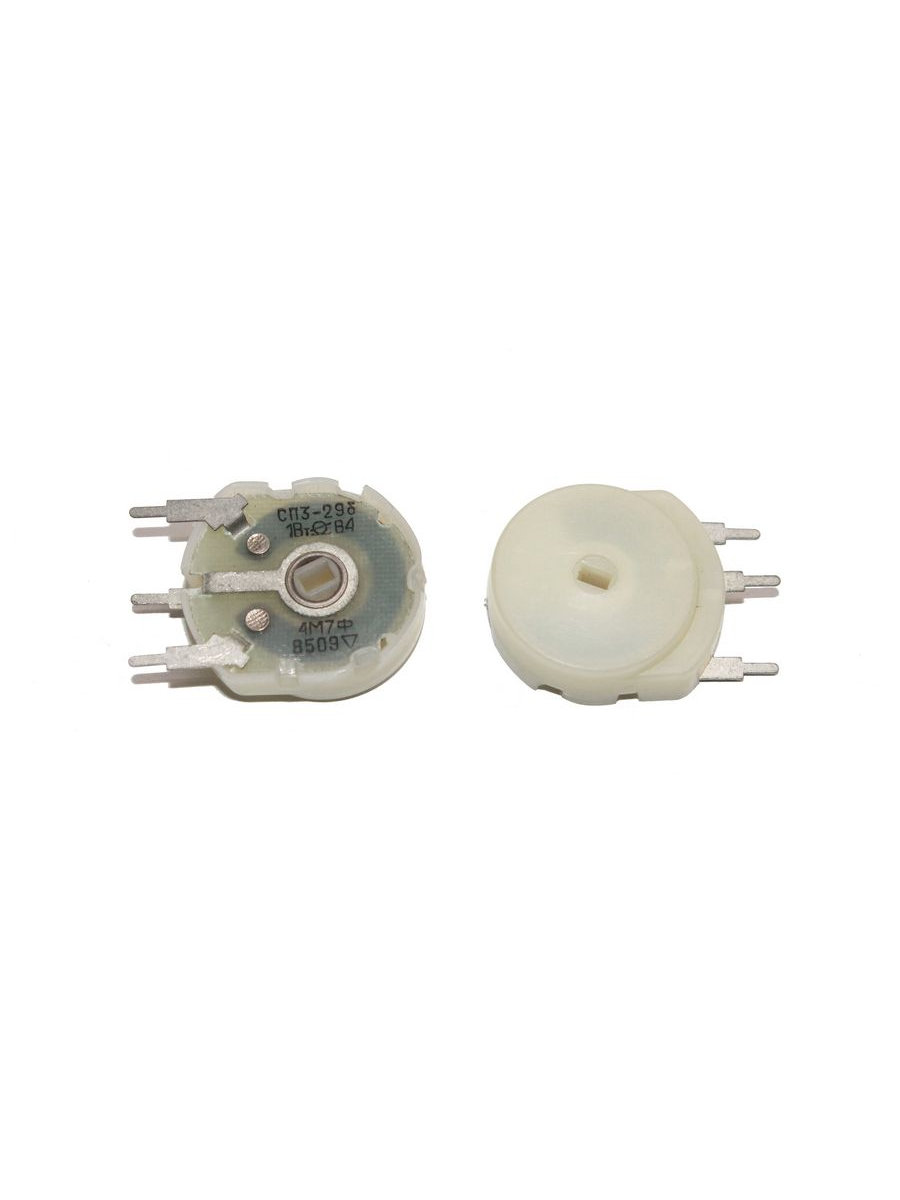

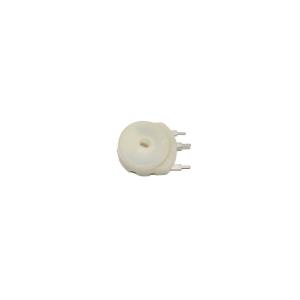

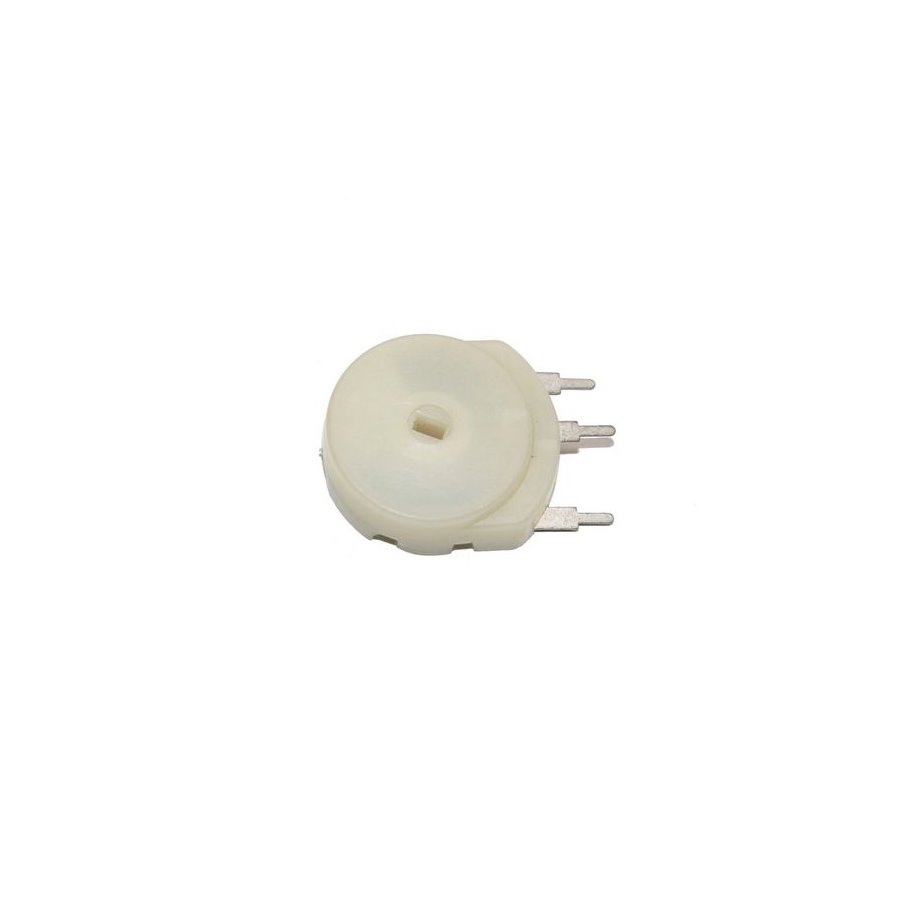

Резистор переменный СП3-29 4М7

Резистор подстроечный СПЗ-29
Резисторы подстроечные однооборотные с круговым перемещением подвижной системы
СПЗ-29 предназначены для работы в электрических цепях постоянного, переменного тока.
В зависимости от конструкции и способа монтажа резисторы изготовляют: СПЗ-29а (1Вт) в
корпусе, устанавливают параллельно плате, для печатного монтажа; СПЗ-296 (1Вт)
устанавливают перпендикулярно плате, для печатного монтажа.
СПЗ-29а СП3-296
Масса: Не более 8,0 г
Диапазон номинальных сопротивлений: 1·106—10·106 Ом
Примечание. Промежуточные значения номинальных значений соответствуют ряду Е6 с допуском ±30 %.
Температурный коэффициент сопротивления: ±1500·10-61/°С
Уровень собственных шумов: Не более 30 мкВ/В
Минимальное сопротивление: Не более 200 Ом
Начальный скачок: На более 6%
Функциональная характеристика: Линейная А
Сопротивление изоляции в нормальных климатических условиях: Не менее 5 000 МОм
Предельные эксплуатационные данные
Температура окружающей среды:
при номинальной электрической нагрузке: От —45 до +40°С
при снижении электрической нагрузки до 0,15 РН: от— 45 до +60°С
Относительная влажность воздуха при температуре +35°С: До 98 %
Пониженное атмосферное давление: До 53329 Па (400 мм рт. ст.)
Предельное рабочее напряжение постоянного или переменного тока: 1 000 В
Износоустойчивость: 1 000 циклов
Угол поворота подвижной системы: 250°
Момент статического трения подвижной системы: 4,9—34,3 мН·м (50 — 350 г·см)
Минимальная наработка: 15 000 ч
