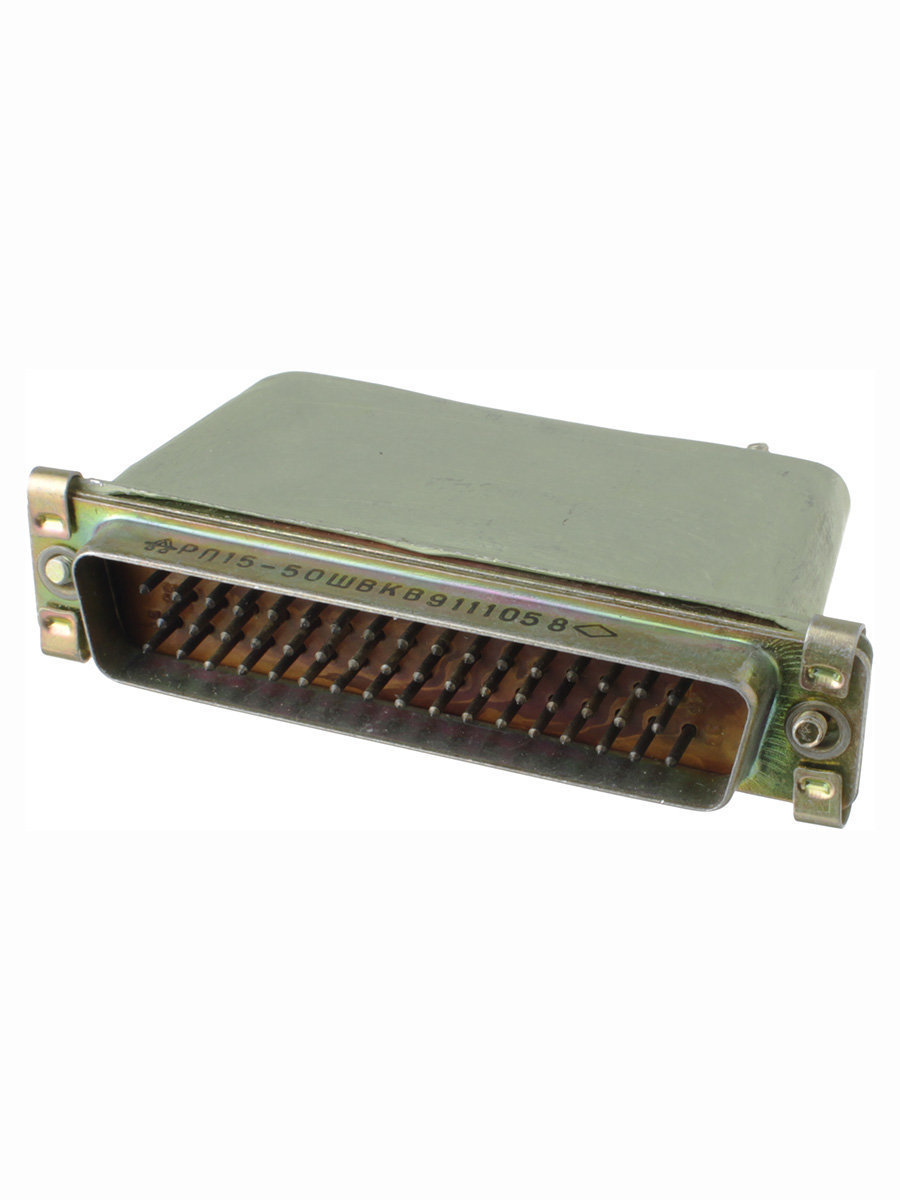

Разъем РП15-50ШВКВ

Соединители РП15-50ШВКВ электрические низкочастотные и радиочастотные прямоугольные малогабаритные комбинированные для объемного монтажа. Применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Соединители врубного типа состоят из приборной вилки и приборной розетки. Соединители с винтовым замком - из кабельной вилки и приборной розетки. Вилки могут иметь кожух, розетки - фиксатор. Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором. В зависимости от схемы расположения контактов соединители изготавливаются 10 типономиналов. Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро. Соединители, изготовленные в соответствии с техническими условиями НКЦС.434410.509ТУ обеспечивают взаимозаменяемость соединителей РП15 по ГЕ0.364160ТУ. Соединители РП15 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В». Категория качества: «ВП». Технические условия: - приёмка «5» НКЦС.434410.509ТУ. Гарантийная наработка: - 1000 часов во всех режимах и условиях, допускаемых ТУ; - 100000 часов в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РП15-50ШВКВ
РП15 - тип соединителя;
50 - количество н.ч. контактов;
Ш - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото; 11 - наличие и количество в.ч контактов; Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение. Характеристики Задать вопрос Предприятие ВПК России

Общие характеристики соединителей РП15:

Тип соединителя: комбинированный, прямоугольный Климатическое исполнение: всеклиматическое
Состав соединителя: вилка (штырь), розетка (гнездо)
Вид корпуса: блочный (приборный), кабельный
Исполнение монтажной части: без кожуха, с прямым кожухом
Вид сочленения: врубное, с винтовым замком
Покрытие контактов: золото, серебро
Способ монтажа проводов: объемный, пайкой Монтаж: внутренний

Технические параметры соединителей РП15:

Общее количество контактов: 9, 10, 14, 15, 23, 32, 36, 50
Сопротивление контактов, не более, МОм:
- низкочастотных контактов: 5
- высокочастотных контактов: 10
Рабочий ток на каждый контакт, А: 5
Максимальное рабочее напряжение, В:
- низкочастотных контактов: 400
- высокочастотных контактов: 100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
- низкочастотных контактов: 5000
- высокочастотных контактов: 1000
Синусоидальная вибрация:
- диапазон частот, Гц: 1....5000
- ускорение, м/с2 (g): 500 (50)
Механический удар, одиночного действия, м/с2 (g): 10000 (1000)
Механический удар, многократного действия, м/с2 (g): 1500 (150)
Рабочая температура окружающей среды, °C: от -60 до +125
Повышенная относительная влажность воздуха при температуре +40°C, %: 98
Атмосферное пониженное рабочее давление, Па (мм рт.ст.): 1,34х10-9 (10-12)
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 500
