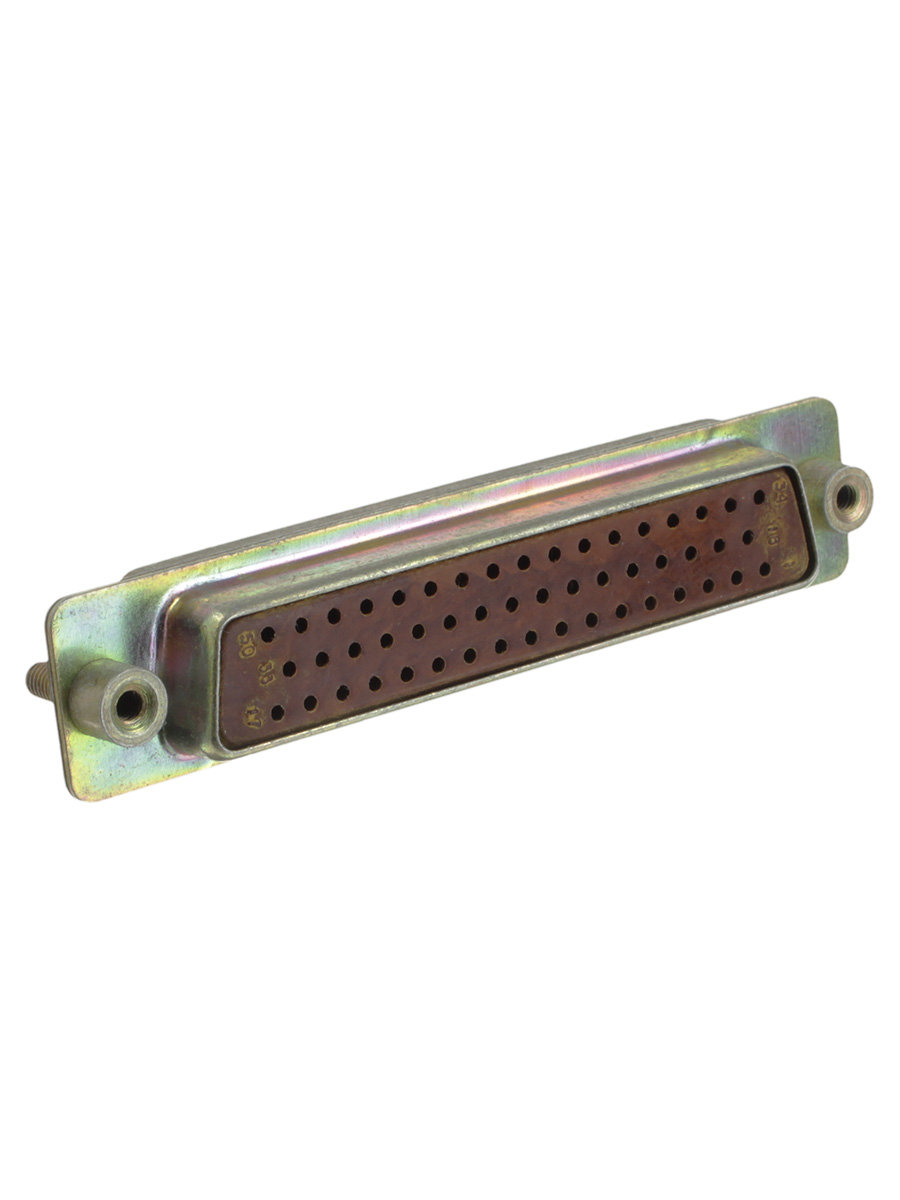

Разъем РП15-50ГВФВ

Комбинированные соединители для объемного монтажа РП15 предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В.
Соединители врубного типа состоят из приборной вилки и приборной розетки.
Соединители с винтовым замком - из кабельной вилки и приборной розетки.
Вилки могут иметь кожух, розетки - фиксатор.
Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором.
Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро.
В зависимости от схемы расположения контактов соединители имеют 10 типономиналов.
Соединители РП15 предназначены для внутреннего монтажа, в климатическом исполнении В.
Технические условия: НКЦС.434410.509 ТУ.
Структура условного обозначения: РП15-50ГВФВ
РП15 - тип разъема: разъем ручного сочленения прямоугольный;
50 - количество контактов (9,10,14,15,23,32,50)
Г - вид соединителя: Ш - вилка, Г - розетка;
В (А) - покрытие контактов: В - серебро, А - золото;
222 - наличие и количество высокочастотных контактов (1,2,3,4,5);*
* Пример обозначения: 22 - два ВЧ контакта с условным номером "2";
222 - три ВЧ контакта с условным номером "2";
2-6 - шесть ВЧ контактов с условным номером "2";
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение

Основные технические характеристики соединителей РП15:
Общие характеристики соединителей РП15: Технические параметры соединителей РП15:
Тип соединителя: комбинированный, прямоугольный
Вид корпуса: блочный (приборный), кабельный
Вид сочленения: врубное, с винтовым замком
Покрытие контактов: золото, серебро
Способ монтажа проводов: объемный, пайкой
Монтаж: внутренний
Общее количество контактов: 50
Сопротивление контактов, не более, МОм:
- низкочастотных контактов: 5
- высокочастотных контактов: 10
Рабочий ток на каждый контакт, А: 5
Максимальное рабочее напряжение, В:
- низкочастотных контактов: 400
- высокочастотных контактов: 100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
- низкочастотных контактов: 5000
- высокочастотных контактов: 1000
Синусоидальная вибрация:
- диапазон частот, Гц: 1....5000
- ускорение, м/с2 (g): 500 (50)
Механический удар, одиночного действия, м/с2 (g): 10000 (1000)
Механический удар, многократного действия, м/с2 (g): 1500 (150)
Рабочая температура окружающей среды, °C: от -60 до +125
Повышенная относительная влажность воздуха при температуре +40°C, %: 98
Атмосферное пониженное рабочее давление, Па (мм рт.ст.): 1,34х10-9 (10-12)
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 500
