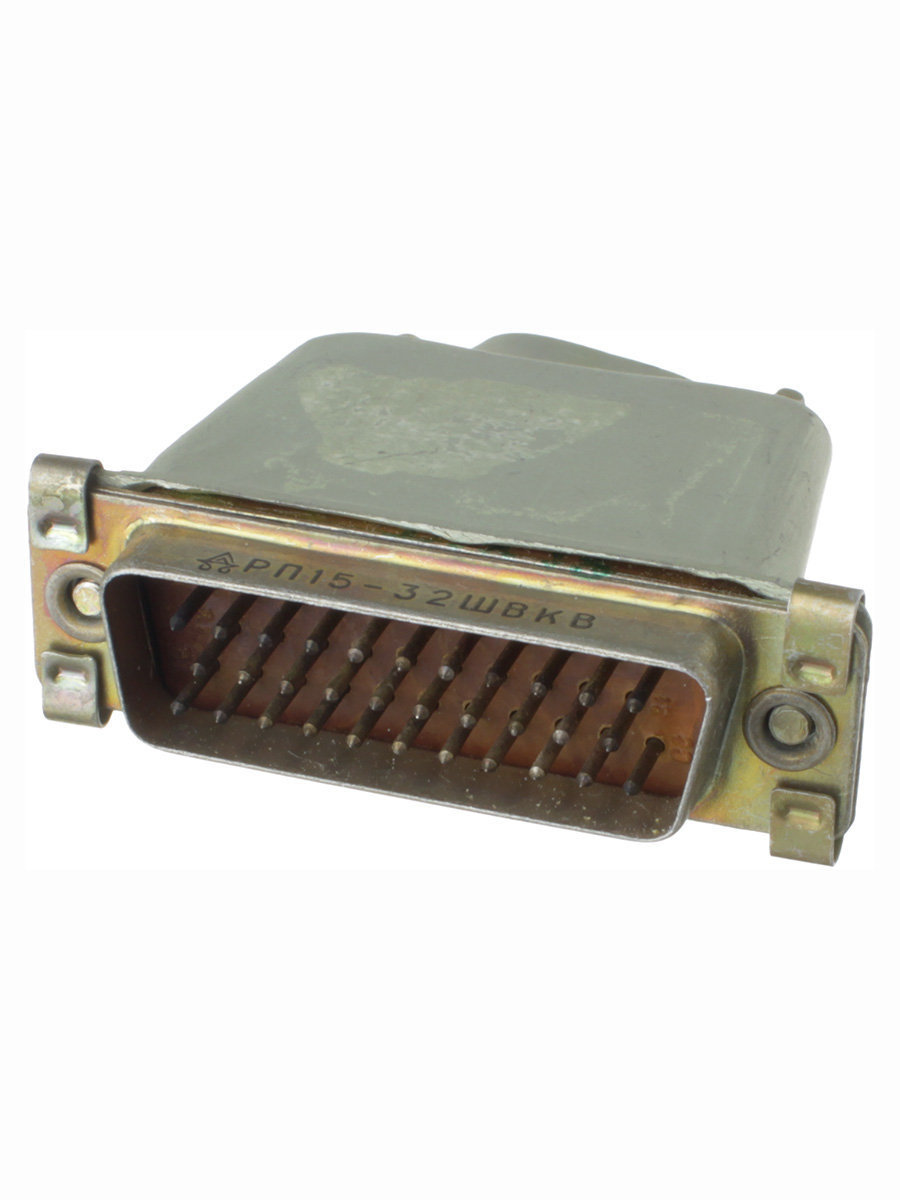

Разъем РП15-32ШВКВ

РП15-32ШВКВ вилка разъём, соединитель
Комбинированные соединители для объемного монтажа РП15 предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов с частотой до 3 МГц и импульсного токов при напряжении до 400 В, в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В, для внутреннего монтажа, в климатическом исполнении В. Соединители с винтовым замком - из кабельной вилки и приборной розетки. Соединители врубного типа состоят из приборной вилки и приборной розетки. Вилки могут иметь кожух, розетки - фиксатор. Кабельные вилки изготавливаются со штампованным металлическим кожухом, розетки приборные - без кожуха с винтовым фиксатором. Покрытие низкочастотных контактов соединителей - серебро или золото, высокочастотных - серебро. В зависимости от схемы расположения контактов соединители имеют 10 типономиналов. Соединители РП-15 предназначены. Технические условия: НКЦС.434410.509 ТУ.

Структура условного обозначения:
РП15-32ШВКВ
РП15 - тип соединителя;
32 - количество н.ч. контактов;
Г - часть соединителя: Ш – вилка, Г - розетка;
В - покрытие контактов: В - серебро, А - золото;
33 - наличие и количество в.ч. контактов;
Ф - наличие фиксатора (для розетки);
К - наличие кожуха (для вилки);
В - всеклиматическое исполнение.

Общие характеристики соединителей РП15:
Вид корпуса: блочный (приборный), кабельный
Вид сочленения: врубное, с винтовым замком
Исполнение монтажной части: без кожуха, с прямым кожухом
Климатическое исполнение: всеклиматическое
Монтаж: внутренний
Общее количество контактов: 9, 10, 14, 15, 23, 32, 36, 50
Покрытие контактов: золото, серебро
Состав соединителя: вилка (штырь), розетка (гнездо)
Способ монтажа проводов: объемный, пайкой

Технические параметры соединителей РП15:

Тип соединителя: комбинированный, прямоугольный
Сопротивление контактов, не более, МОм:
- низкочастотных контактов: 5
- высокочастотных контактов: 10
Рабочий ток на каждый контакт, А: 5
Максимальное рабочее напряжение, В:
- низкочастотных контактов: 400
- высокочастотных контактов: 100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:
- низкочастотных контактов: 5000
- высокочастотных контактов: 1000
Синусоидальная вибрация:
- диапазон частот, Гц: 1....5000
- ускорение, м/с2 (g): 500 (50)
Атмосферное пониженное рабочее давление, Па (мм рт.ст.): 1,34х10-9 (10-12)
Количество сочленений-расчленений: 500
Механический удар, многократного действия, м/с2 (g): 1500 (150)
Механический удар, одиночного действия, м/с2 (g): 10000 (1000)
Минимальная наработка, часов: 10000
Повышенная относительная влажность воздуха при температуре +40°C, %: 98
Рабочая температура окружающей среды, °C: от -60 до +125
