Транзистор 2SD1761

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 60 В
Напряжение коллектор-база, не более: 80 В
Напряжение эмиттер-база, не более: 5 V
Ток коллектора, не более: 3 А
Рассеиваемая мощность коллектора, не более: 30 Вт
Коэффициент усиления транзистора по току (hfe): от 60 до 320
Граничная частота коэффициента передачи тока: 8 МГц
Корпус: TO-220F
Классификация по hFE
Транзисторы серии 2SD1761 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1761-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1761-E - в диапазоне от 100 до 200, 2SD1761-F - в диапазоне от 160 до 320.
Маркировка

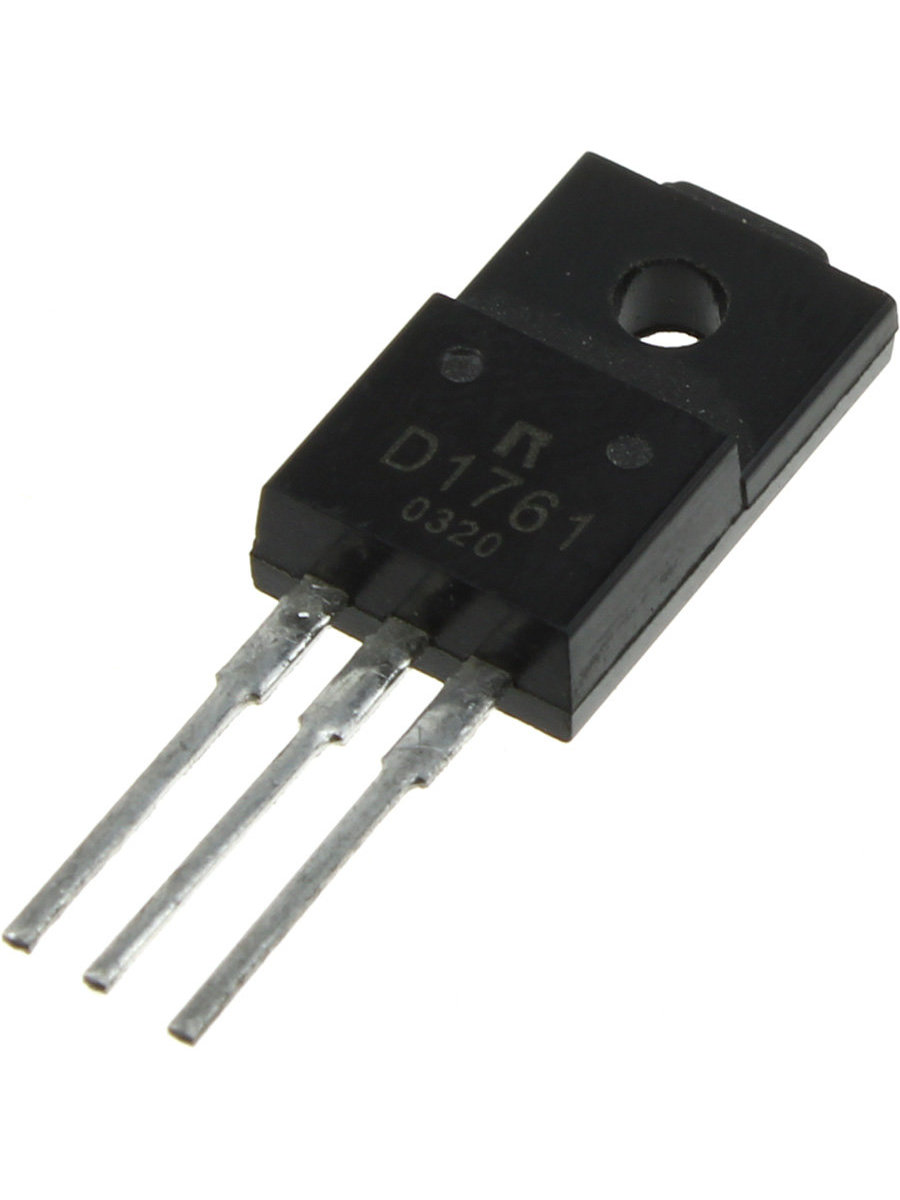

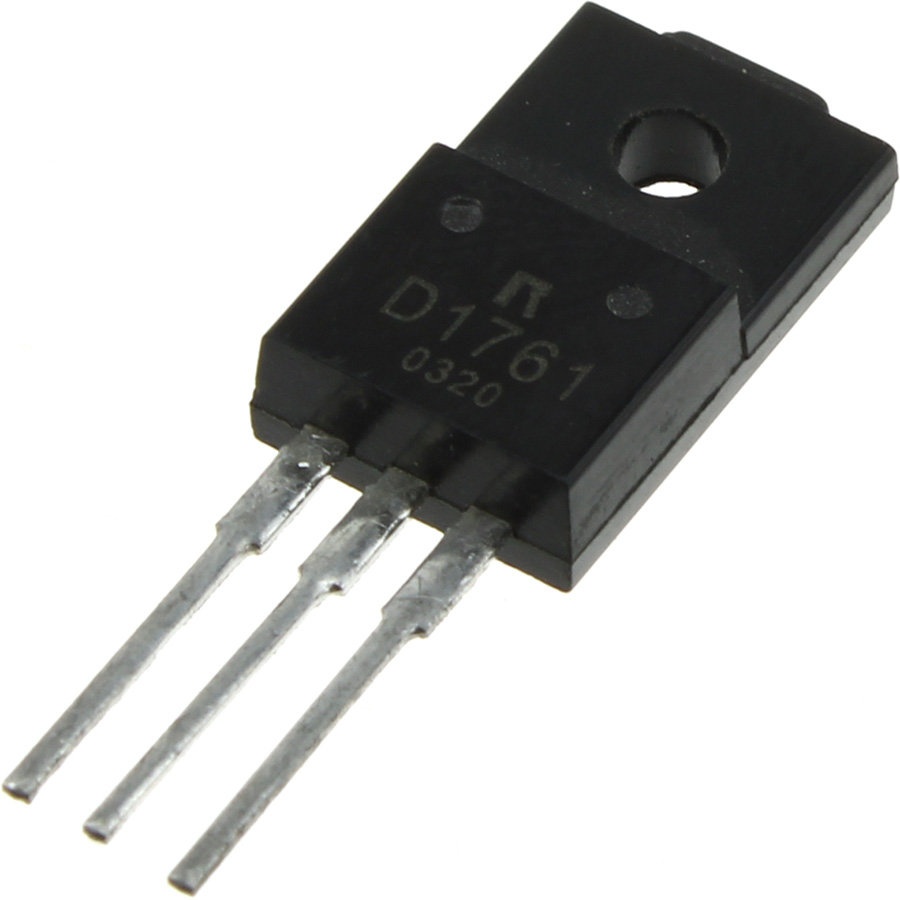

Обозначение на корпусе транзистора 2SD1761 часто наносится без первой цифры и буквы, т.е. маркируется как "D1761".
Комплементарная пара
Комплементарной парой для 2SD1761 является транзистор 2SB1187 c p-n-p структурой.
Аналоги
Транзистор 2SD1761 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1274, 2SD1274A, 2SD1274B, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD799, BD801, BD809, BD951, BD953, BD955, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
