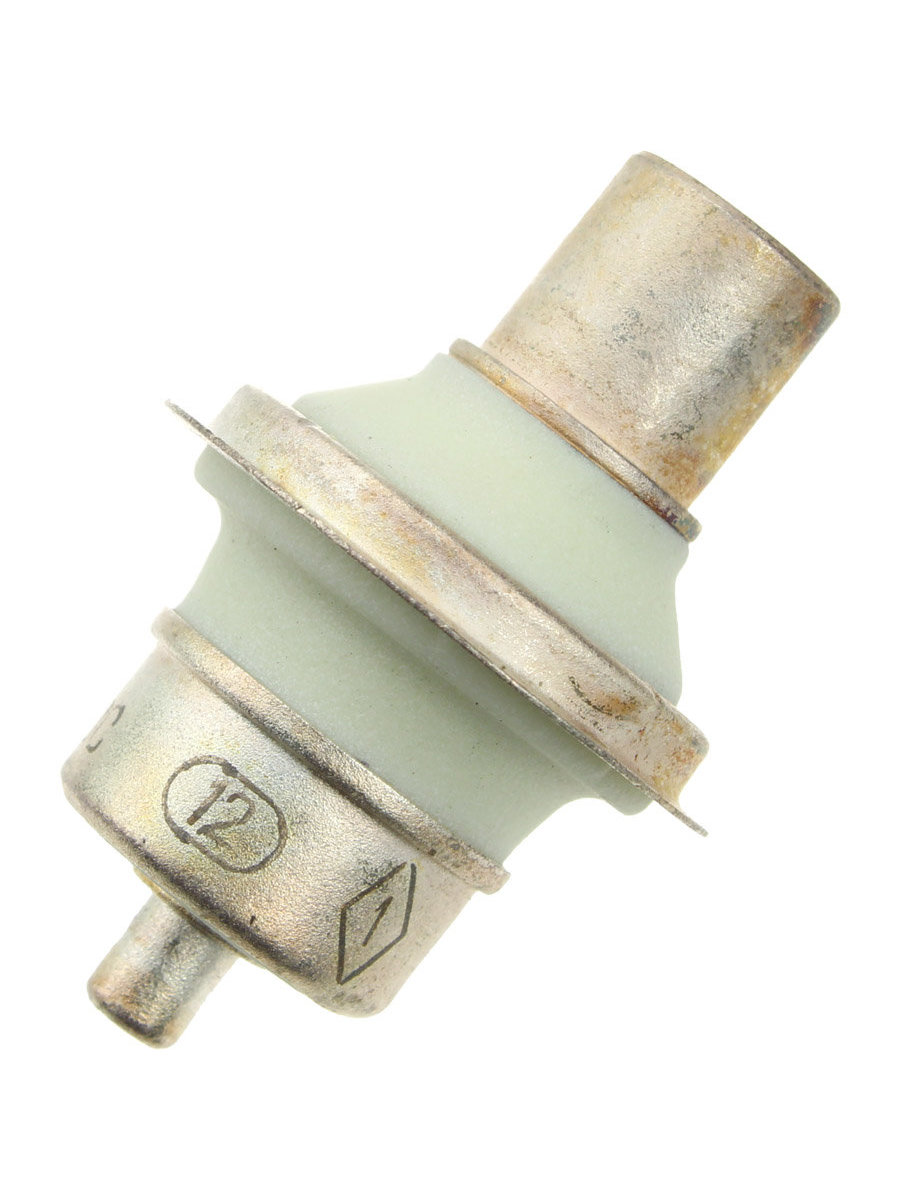

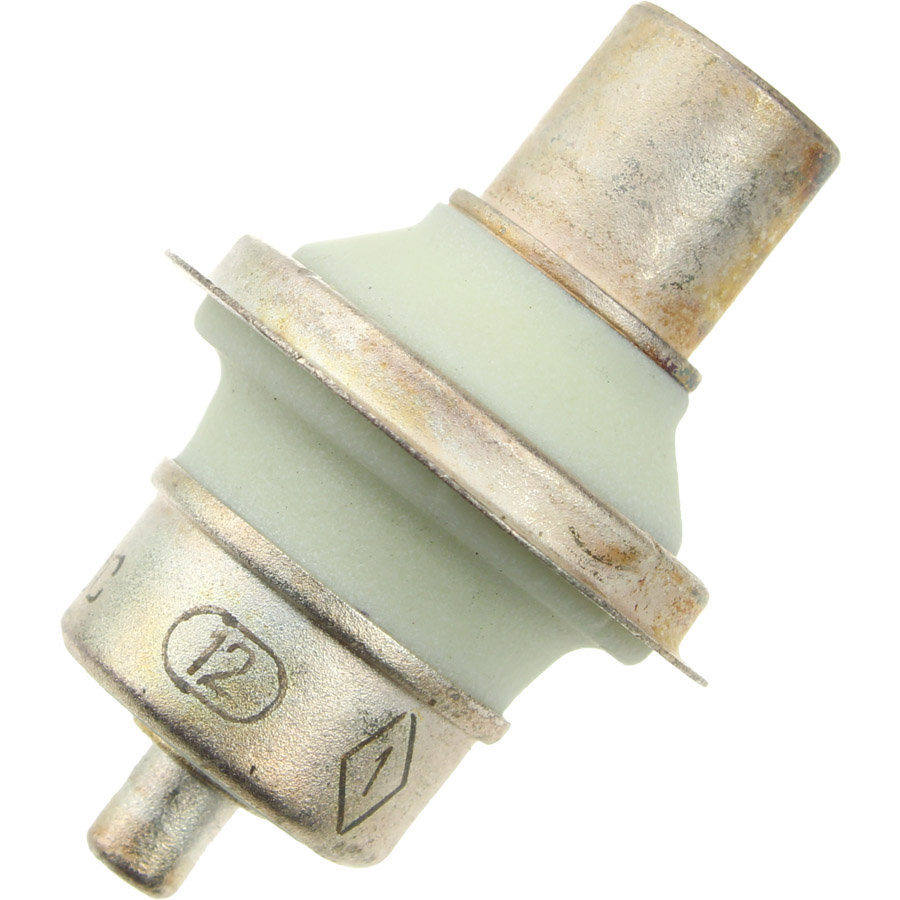

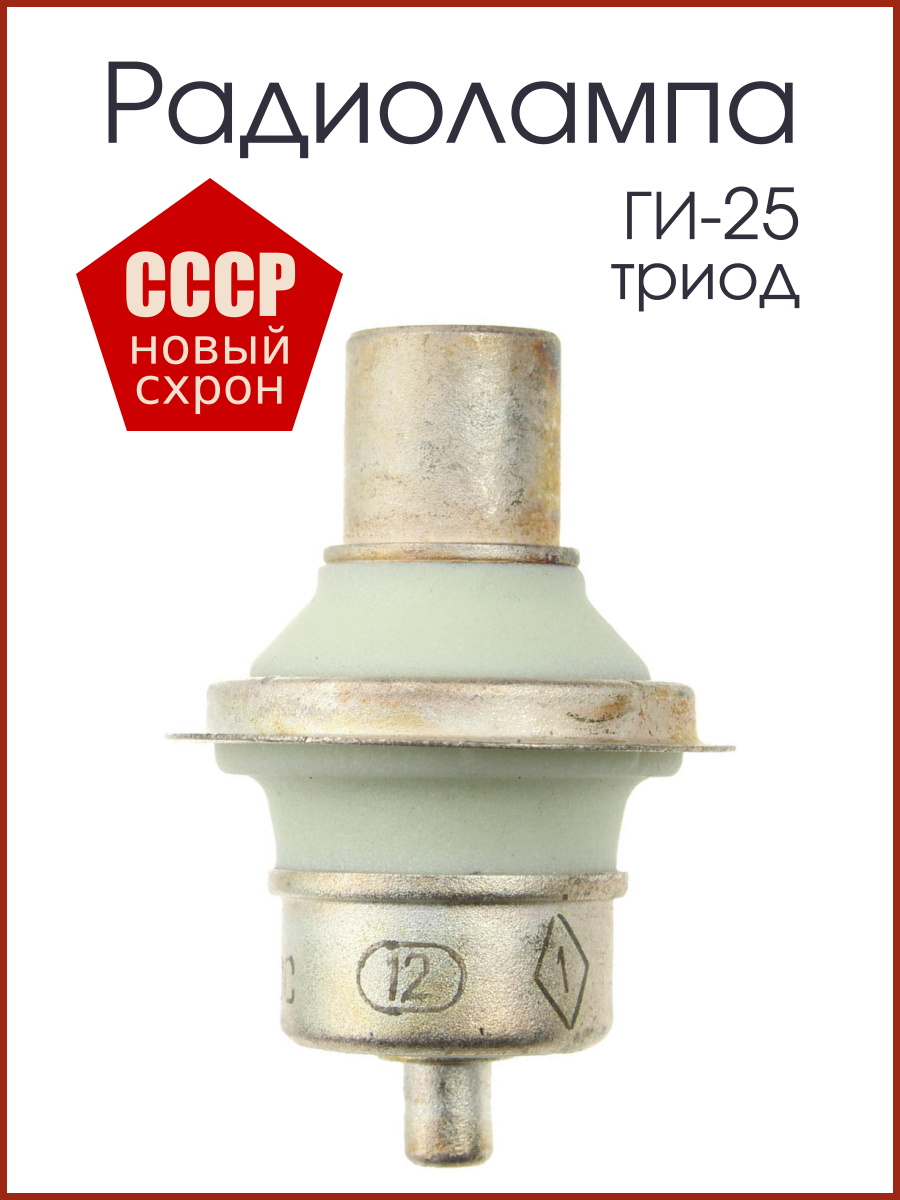

Радиолампа ГИ-25 генераторный триод
Номер товара: 50274
2550 p
Со скидкой: 2400 p
Есть на складах: 3 шт.
Доставка по РФ от 3 дней и от 150 ₽
Хочу, чтобы менеджер оформил мой заказ:
Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.
- Описание товара
- Характеристики
- Отзывы
- Наличие в магазинах г.Омска
Описание товара
Импульсный генераторный триод для работы в генераторах колебаний сантиметрового и дециметрового диапазонов при импульсной анодной и сеточной модуляции. Оформление — металлокерамическое. Масса 25 г.
Основные данные при Uн = 6,3 В; Ua = 0,25 кВ; Ia = 30 мА
Параметр Условия ГИ-25 Ед. изм.
Аналог — — —
Ток накала — 0,95±0,06 А
Ток эмиссии в импульсе при Ua = Uc = 100 В ≥2 А
Ток сетки обратный — ≤2 мкА
Крутизна характеристики — 24±6 мА/В
Напряжение сетки в рабочей точке — -2,5+2-1,5 В
Колебательная мощность в импульсе при Ia= 2,5 А; Ua = 2,8 кВ; t = 1 мкс; λ = 7,5 м и скважности 1000 ≥900 Вт
при Uн = 6 В ≥700
Межэлектродные емкости входная 4,5±1 пФ
выходная 2+0,3-0,4
проходная ≤0,08
Наработка — ≥250 ч
Предельные эксплуатационные данные
Параметр Условия ГИ-25 Ед. изм.
Ток анода в импульсе при t ≤ 3 мкс 2,8 А
Ток сетки в импульсе 0,7 А
Напряжение накала — 6-6,6 В
Напряжение анода в импульсе при t ≤ 3 мкс 3 кВ
в режиме сеточной модуляции 1,3
Напряжение сетки в импульсе при сеточной модуляции минимальное -80 В
в импульсе 0
в импульсе минимальное -120
Мощность, рассеиваемая анодом в импульсном режиме 12 Вт
Мощность, рассеиваемая сеткой — 0,25 Вт
Длина волны при анодной модуляции минимальная 5,5 см
Скважность — 800 —
Температура оболочки — 200 °С
Основные данные при Uн = 6,3 В; Ua = 0,25 кВ; Ia = 30 мА
Параметр Условия ГИ-25 Ед. изм.
Аналог — — —
Ток накала — 0,95±0,06 А
Ток эмиссии в импульсе при Ua = Uc = 100 В ≥2 А
Ток сетки обратный — ≤2 мкА
Крутизна характеристики — 24±6 мА/В
Напряжение сетки в рабочей точке — -2,5+2-1,5 В
Колебательная мощность в импульсе при Ia= 2,5 А; Ua = 2,8 кВ; t = 1 мкс; λ = 7,5 м и скважности 1000 ≥900 Вт
при Uн = 6 В ≥700
Межэлектродные емкости входная 4,5±1 пФ
выходная 2+0,3-0,4
проходная ≤0,08
Наработка — ≥250 ч
Предельные эксплуатационные данные
Параметр Условия ГИ-25 Ед. изм.
Ток анода в импульсе при t ≤ 3 мкс 2,8 А
Ток сетки в импульсе 0,7 А
Напряжение накала — 6-6,6 В
Напряжение анода в импульсе при t ≤ 3 мкс 3 кВ
в режиме сеточной модуляции 1,3
Напряжение сетки в импульсе при сеточной модуляции минимальное -80 В
в импульсе 0
в импульсе минимальное -120
Мощность, рассеиваемая анодом в импульсном режиме 12 Вт
Мощность, рассеиваемая сеткой — 0,25 Вт
Длина волны при анодной модуляции минимальная 5,5 см
Скважность — 800 —
Температура оболочки — 200 °С
Показать полностью...
Характеристики
Артикул | нет |
Производитель | СССР |
Тип элемента | Активные компоненты |
Цвет | прозрачный |
Количество в упаковке, шт | 1 |
Вес с упаковкой до | 100 гр |
Отзывы
Уважаемые посетители! Комментарии, содержащие оскорбления, нецензурные выражения (в т.ч. замаскированный мат), экстремистские высказывания, рекламу и спам, удаляются независимо от содержимого, а к их авторам могут применяться меры вплоть до запрета написания комментариев и жалобы в администрацию социальной сети.
Наличие в магазинах г.Омска
Офис-магазин "Радиосфера" | 3 шт. | 8(3812)660118 |
