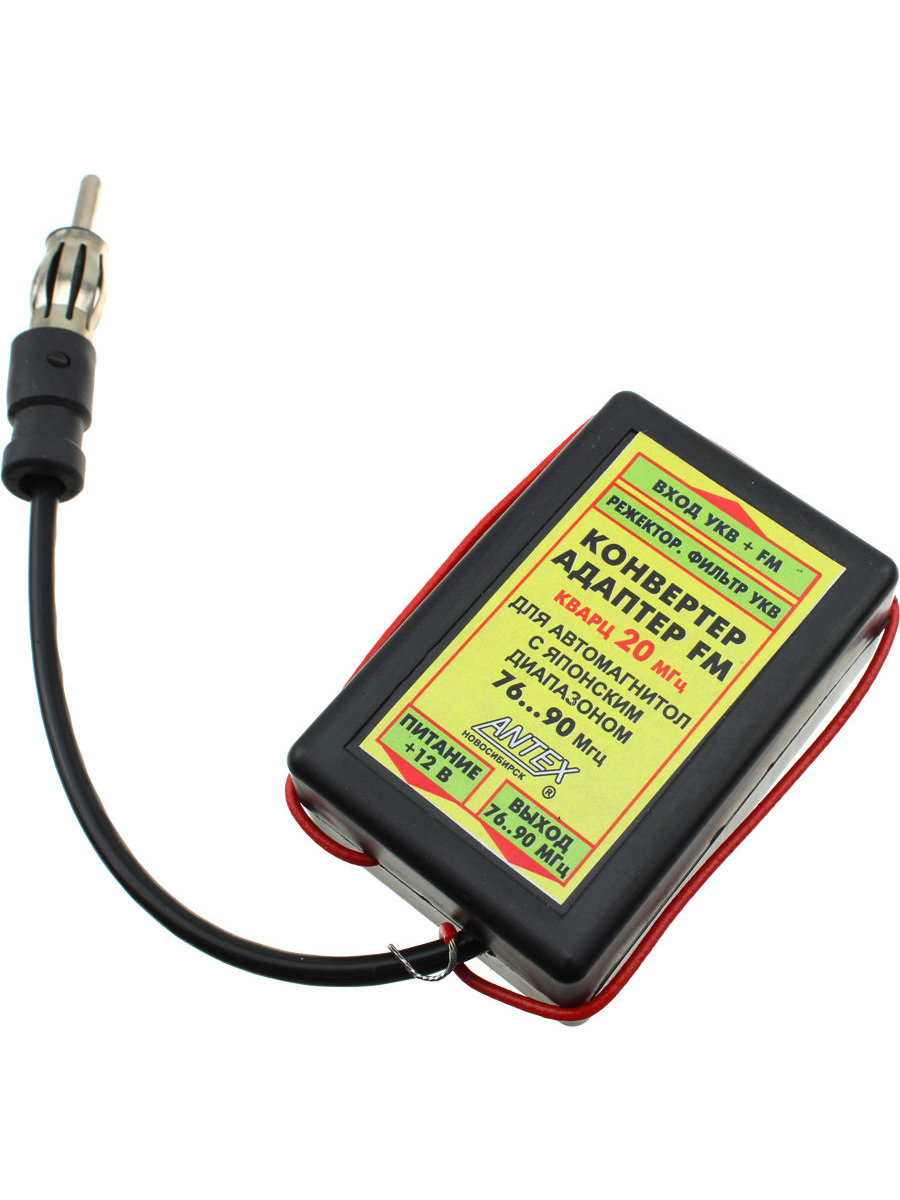

Конвертер EJ пластик, режектор, 20 МГц Н-СК Antex

Конвертер применяется с целью возможности приема на радиоприемник с японским диапазоном 76-90 МГц радиостанций, вещающих в диапазоне FM 88-108МГц.
Штекер антенны вставьте в гнездо антенны конвертера, а штекер конвертера в гнездо антенны автомагнитолы, затем присоедините провод питания конвертера к цепи питания магнитолы +12 В. Включите магнитолу и настройте на радиостанции УКВ ЧМ и FM диапазонов.
Параметра:
- входной сигнал (с антенны автомобиля) - 94-112МГц
- подавление УКВ в диапазоне - 50-70МГц - не менее 15 дБ
- выходной сигнал ( в антенный вход приемника) - 76-90МГц
- разностная частота кварц - 20 МГц
- напряжение питания - +3-16В
- ток потребления - 10мА
Конвертор применяется с целью возможности приема на радиоприемник с японским диапазоном 76-90МГц радиостанций, вещающих в диапазоне FM (88-108МГц). Конвертер подключается между антенно и радиоприемником. Радиосигнал с эфира поступает в автомобильную антенну, выделяется в необходимой полосе частот и передается по кабелю на вход конвертера. В конвертере диапазон УКВ подавляется;режекторным фильтром, а диапазон FM преобразуется по принципу супергетеродинного приемника: от входных частот 88-108МГц радиостанций FM отнимается частота гетеродина (кварца) и получается выходная (промежуточная) частота 76-90МГц японского диапазона.
